バイオツールズのホームページへようこそ

バイオツールズは、自由な発想と製品開発で研究をサポート致します。
ハイコストパフォーマンス製品をデモ機にて実際にお試しください。


主な製品は、ゲルおよびケミルミ撮影装置・蛍光励起観察装置・顕微鏡用CMOSカメラ・顕微鏡などになります。
それぞれのページにて詳細をご確認ください。
なお、全ての装置にデモ機をご用意しております。
実際にお使いいただいて、性能をご評価いただけます。

バイオツールズ株式会社

ケミルミ撮影装置

ChemiBOX(コスト重視)  MlutiBOX(多目的)

ケミルミ撮影装置 ChemiBOX



Mi-II xxxCB ChemiBOX(コスト重視、ケミルミ撮影専用)



 ChemiBOXは、ケミルミ撮影に特化し最大限にコストを追求しました。
搭載CCDカメラは
140万画素モデル、Sony ICX285monochrome
ペルチェ2段冷却にて室温-40℃稼働でノイズを抑えています。



庫内 4段サンプルステージ


特徴
・ケミルミ撮影専用にすることで余分な機能を省いたことにとりコストダウンを実現しています。
・庫内には、4段階に可動できるサンプルステージを備えてサンプルの大きさに対応しています。
・コントロールはタブレットPCを採用して省スペースを実現しています。
・専用ソフトウエア(MISVS II)にてどなたでも簡単に撮影が行えます。

専用ソフトウエアの詳細は、こちらから



Option:LED透過イルミネーター


*オプションの収納専用LED透過イルミネーターを収納したら、
 EtBr染色やGreen系染色の撮影が可能となります。

収納式LED透過イルミネーター
Chemi・MultiBOX兼用



 Mi-II xxCB 仕様
  Mi-II 140CB Mi-II 600CB
CCDカメラ Sony ICX285 140万画素 Mono Sony ICX694 600万画素 Mono
レンズ F0.95 25mm 単焦点レンズ
コントロール  タブレットPC 11.6inch Windows10
ソフトウエア  MISVS II ソフトウエア
暗ボックス 前扉 4段サンプルステージ 庫内白色LED照明付き
サイズ  W270xD270xH500mm
金 額 ¥1,280,000 ¥1,980,000
キャンペーン金額 ¥900,000 ただ今、受注停止中です。
オプション励起光源 収納式LED透過イルミネーター 485nm Mi-Lti B  ¥198,000



ケミルミ撮影装置 MultiBOX



Mi-II xxxMB MultiBOX(ケミルミ撮影・蛍光撮影)


MultiBOXの特徴
・ケミルミ撮影に加えて、蛍光撮影も可能となっております。
・標準で落射LED485nm励起光源を搭載しております。
・4穴フィルターターレット標準で高性能バンドパスフィルター(590/60nm)を備えております。
・ケミルミ撮影装置でありながら、のぞき窓もありDNAの切り出しにも対応しています。
・撮影に関しての拡張性を持たせた暗ボックスです。


庫内 5段サンプルステージ


搭載CCDカメラは
140万画素モデル、Sony ICX285monochrome
ペルチェ2段冷却にて室温-40℃稼働でノイズを抑えています。


4穴フィルターターレット

フィルターターレット収納

のぞき窓




収納式LED透過イルミネーター
Chemi・MultiBOX兼用


・庫内には、落射LED白色照明があります。
・サンプルステージは、5段階の調節が可能です。
・コントロールはタブレットPCを採用して省スペースを実現しています。
・専用ソフトウエア(MISVS II)にてどなたでも簡単に撮影が行えます。

専用ソフトウエアの詳細は、こちらから



標準とオプション励起光源

標準搭載 落射励起光源485nm

Option:落射励起光源 530nm

Option:落射励起光源 660nm


 Mi-II xxxMB 仕様
  Mi-II 140MB Mi-II 600MB
CCDカメラ Sony ICX285 140万画素 Mono Sony ICX694 600万画素 Mono
レンズ F0.95 25mm 単焦点レンズ
コントロール  タブレットPC 11.6inch Windows10
ソフトウエア  MISVS II ソフトウエア
暗ボックス 前扉 5段サンプルステージ フィルターターレット のぞき窓付
庫内照明 落射白色LED照明
サイズ  W320xD310xH600mm
標準励起光源 落射LED励起光源 485nm  Em590/60nm BandPassフィルター
金 額 ¥1,580,000 ¥2,280,000
キャンペーン金額 ¥1,128,000 ただ今、受注停止中です。
      オプション:励起光源   LED励起光源 Ex530/Em620nm  GreenSet      ¥138,000
  LED励起光源 Ex660/Em710nm  DeepRedSet    ¥148,000
      オプション:励起光源 収納式   収納式LED透過イルミネーター 485nm Mi-Lti B ¥128,000



ボトムビュアー


・96Wellマイクロプレートの底を一度の撮影ですべて写すことができます。
・ゲル撮影装置やケミルミ撮影装置、デジカメでもホールの底まで撮影できます。
・数量カウントや蛍光定量など、いっぺんに底まで撮影できより正確な解析ができます。
・ご使用は、35cm以上離れた位置から撮影してください。

ボトムビュアー BV-35 定価50,000円  キャンペーン金額 39,800円

マイクロプレートにかぶせて使います。

マイクロプレートにかぶせます

BV-35 Off-On画像






ケミルミ撮影ソフト MISVS II



MISVS IIソフトウエアの特徴

・サンプルに合わせて2つのケミルミ撮影モード(Lumi Int&Lumi Ext)から選択できます。
・マーカー画像とケミルミ画像を簡単に重ね合わせができます。

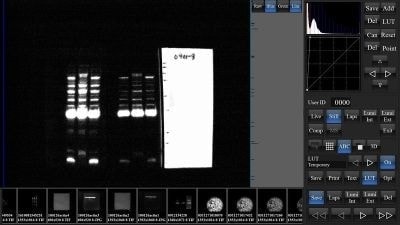

ヒストグラムコントロール画面


・見ずらい薄いバンドでも確認ができるヒストグラム調節機能があります。
・オーバー露光部分を赤く表示するサチュレーション機能があります。

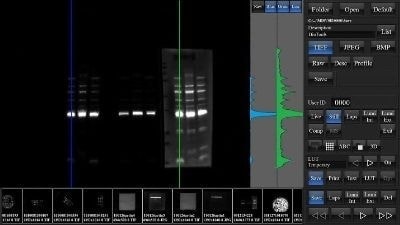

・線上の輝度値をグラフで表すリアルタイムダイナミック表示機能があります。
・リアルタイムダイナミック表示のグラフを数値でいたとして書き出すことができます。


ID管理画面

・ID管理機能があり、使用者専用のソフトウエアとして使え保存フォルダーも個別管理となります。
・デフォルトの保存フォルダは、RAW画像だけが保存される機構になっています。

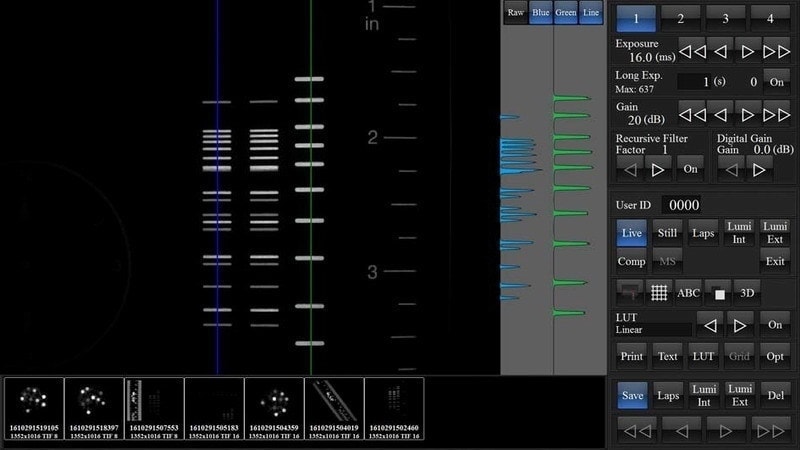

スタート画面/リアルタイムダイナミック表示ON





撮影手順
1,MISVS IIソフトウエアを開き、Live画面を表示します。
2,Liveモードでメンブランのマーカー撮影を行います。
3,ケミルミ撮影モード(Lumi Int&Lumi Ext)を選びます。
4,Lumi Int は、Exposureを設定してRepeat回数を設定します。
5,Startボタンを押して撮影を開始します。
6,指定回数を撮影すると終了します。(Stopで途中停止できます)



Live / Stillボタン

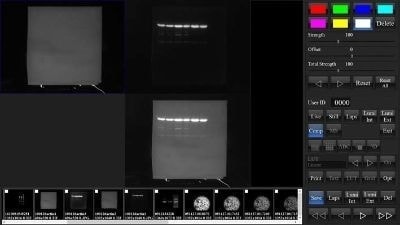

画像重ね合わせ画面


画像の重ね合わせ
1,Compボタンを押して画像の合成画面を表示させます。
2,4分割の青枠の位置に画像が入ります。
3,Saveフォルダから撮影したマーカー画像をダブルタッチで指定します。
4,4分割の空いている枠をタッチして青枠を表示させます。
5,ケミルミ画像は使った撮影モードと同じフォルダに保存されます。
6,ケミルミ画像を選び、ダブルタッチで4で指定した枠に入れます。
7,右下の枠は、合成された画像表示画面になります。
8,合成された画像表示画面をダブルタッチして拡大画像にします。

9,Print機能を使ってTiff画像を大きさとDPIを指定して、Printボタンで画像生成を行います。
10,合成画像の保存は、ドキュメントホルダ内MISVSIIフォルダに保存されます。
以上で終了となります。
*通常の保存フォルダは、RAW画像のみ保存ができ加工された画像はドキュメントホルダ内MISVSIIフォルダに保存されます。


ヒストグラムコントロール機能でバンドの確認ができます。

バンド確認LUT前

バンド確認LUT後




MISVS IIソフトウエアは、その他に多数の機能を持っております。詳しくは、お問合せください。


ケミルミ撮影簡易マニュアルはこちら ケミルミ撮影装置簡易マニュアル.pdfLinkIcon

MISVS IIのフル機能は、 MISVS II Full Manual.pdfLinkIconをご参照ください。


撮影サンプル

Lumi Int モード(積算モード)

  chemiext1.jpg chemiext2.jpg chemiext3.jpg chemiext4.jpg chemiext5.jpg chemiext6.jpg chemiext7.jpg





Lumi Ext モード(露光時間自動延長モード)






マーカー画像との重ね合わせ

メンブラン明視野撮影

ケミルミ Lumi Int 撮影

重ね合わせ合成画像





蛍光励起 近赤外撮影

CBB明視野撮影

蛍光励起 Ex660nm / Em710nm
